費托合成（FTS）廢水中的有機污染物低碳醇和酸是費托合成（FTS）工業化的限制因素。在這項工作中，研究了石墨烯上醇酸吸附和表面物質之間的結構容量關系，揭示了它們之間復雜的相互作用。以片狀石墨(G)為原料，采用改進Hummers法制備了氧化石墨烯（GO）和還原氧化石墨烯（rGO），并通過SEM、XRD、XPS、FT-IR和Raman表征了樣品的理化性質。通過理論和實驗方法測定了醇酸對G、GO和rGO的吸附行為和吸附量。結果表明，COOH、C=O和C-O在石墨烯上的存在占據了吸附位點，增加了水與石墨烯的相互作用，不利于醇酸的吸附。醇和酸的平衡吸附量隨碳數的增加而增加。通過模型擬合驗證了石墨烯上的單層吸附。由于氧的減少，還原氧化石墨烯具有最高的FTS模擬廢水吸附量（110 mg/g），。這些新發現為醇酸廢水的處理，以及高性能碳基吸附材料的設計和開發提供了基礎。

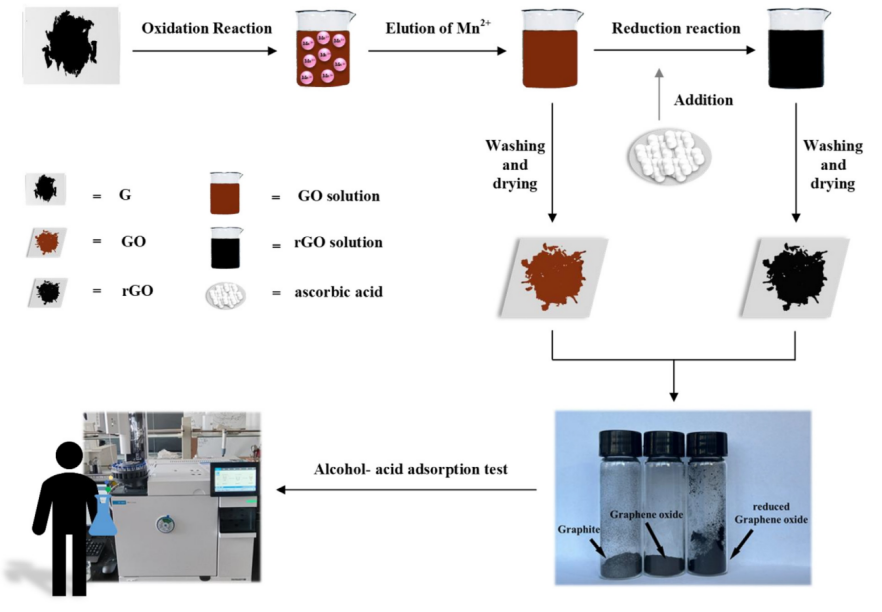

圖1. GO和rGO制備以及吸附和分析的流程圖。

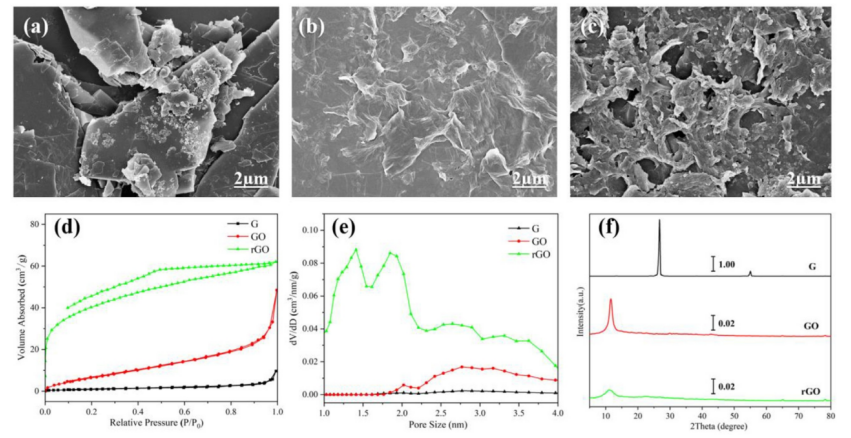

圖2. (a) G，(b) GO，(c)rGO的SEM圖譜；(d)N
2吸附-解吸等溫線；孔徑分布；(f) XRD圖譜。

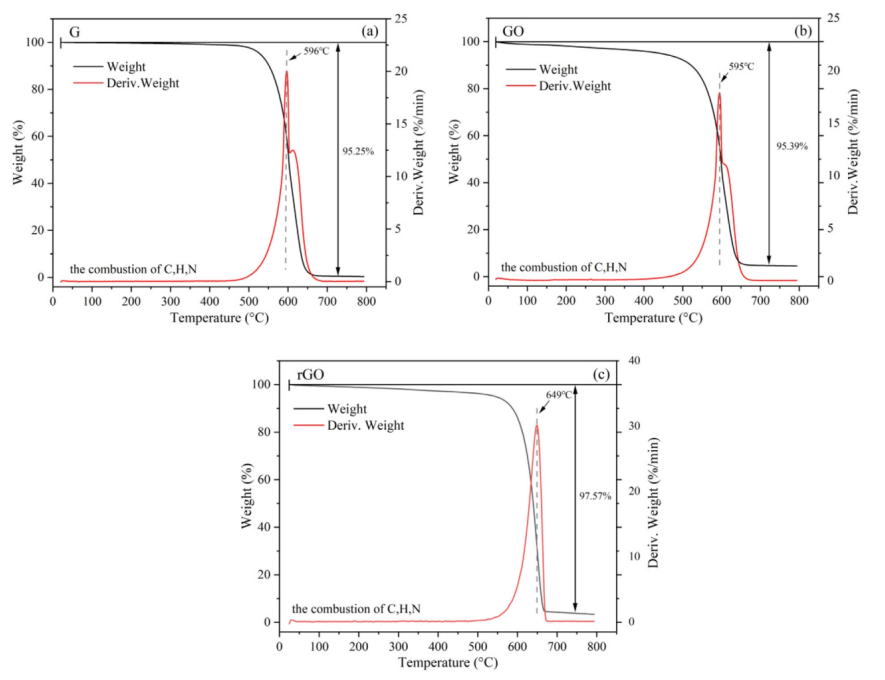

圖3. (a) G，(b) GO，(c) rGO氣流下的TG/DTG曲線。

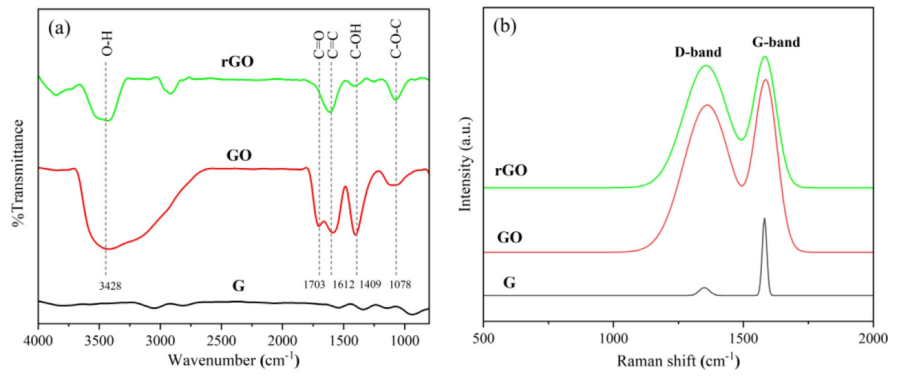

圖4. (a)FT-IR光譜；拉曼光譜。
.png)

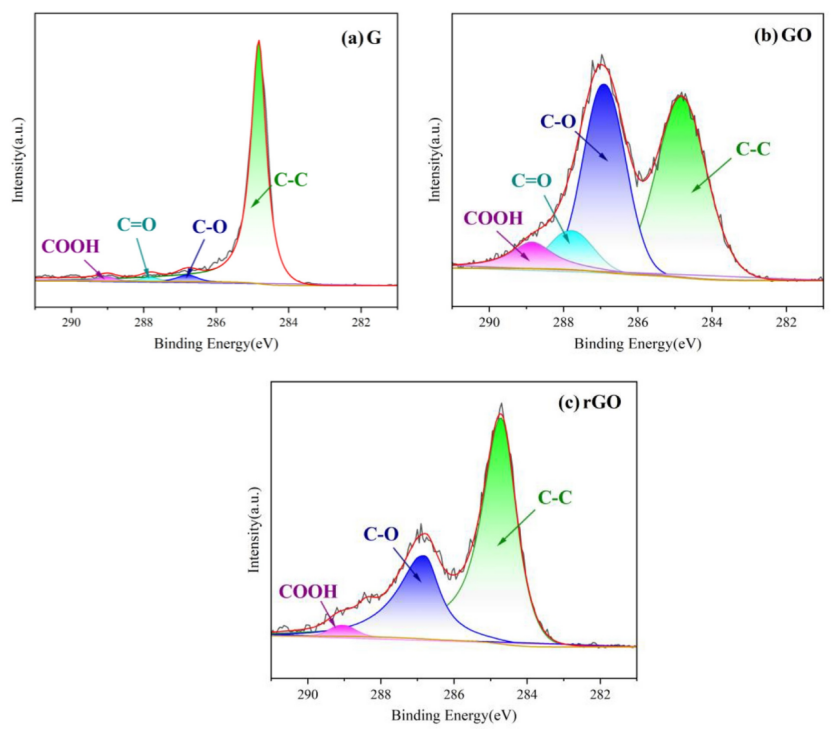

圖5. (a) G，(b) GO，(c) rGO 的C1s XPS光譜。

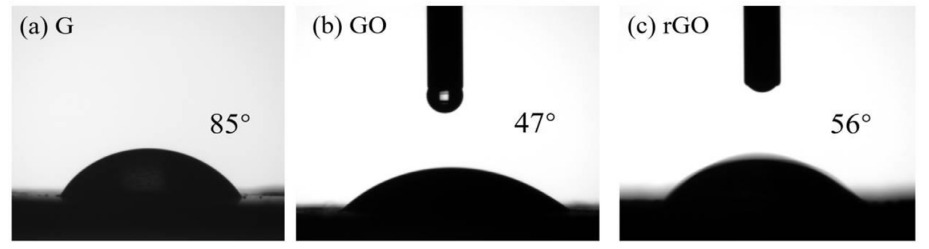

圖6. G (a)、GO (b)和rGO (c)的水接觸角。

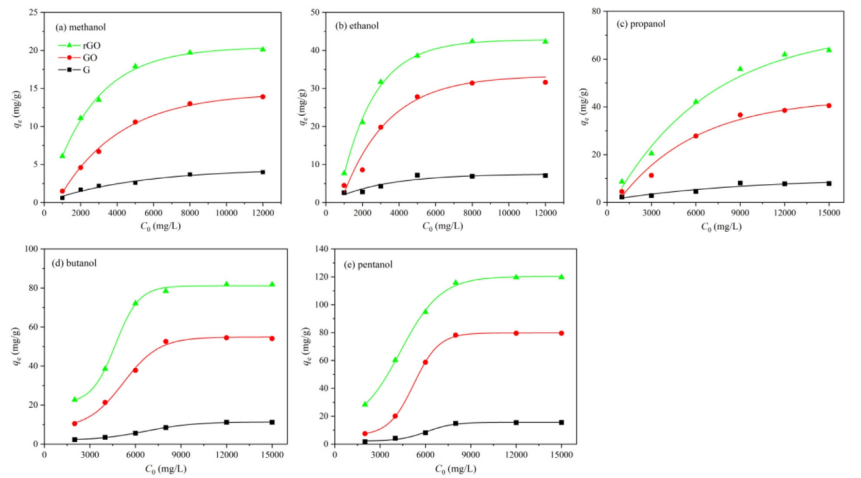

圖7. G，GO和rGO的C1-5醇C
0-q
e曲線。

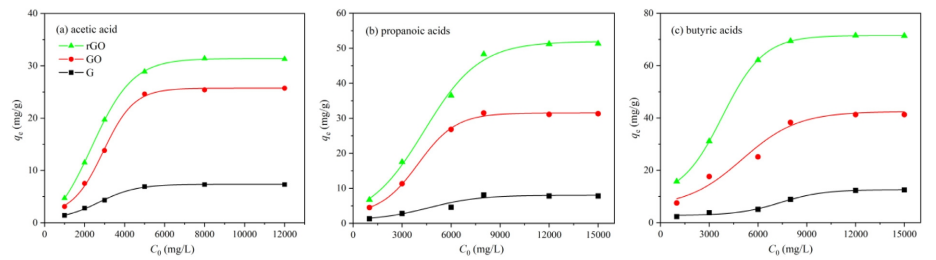

圖8.G、GO和rGO的 C2-4酸C
0-q
e曲線。

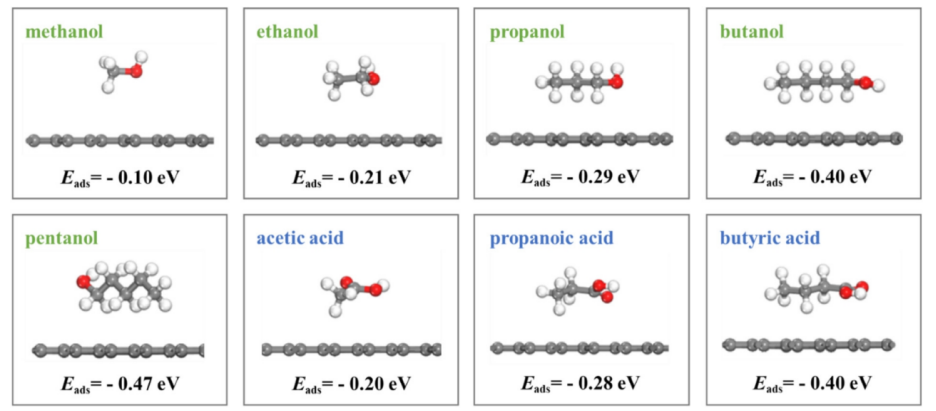

圖9. 石墨烯上的醇酸吸附構型(黑色、白色和紅色球分別代表C、H和O原子)。

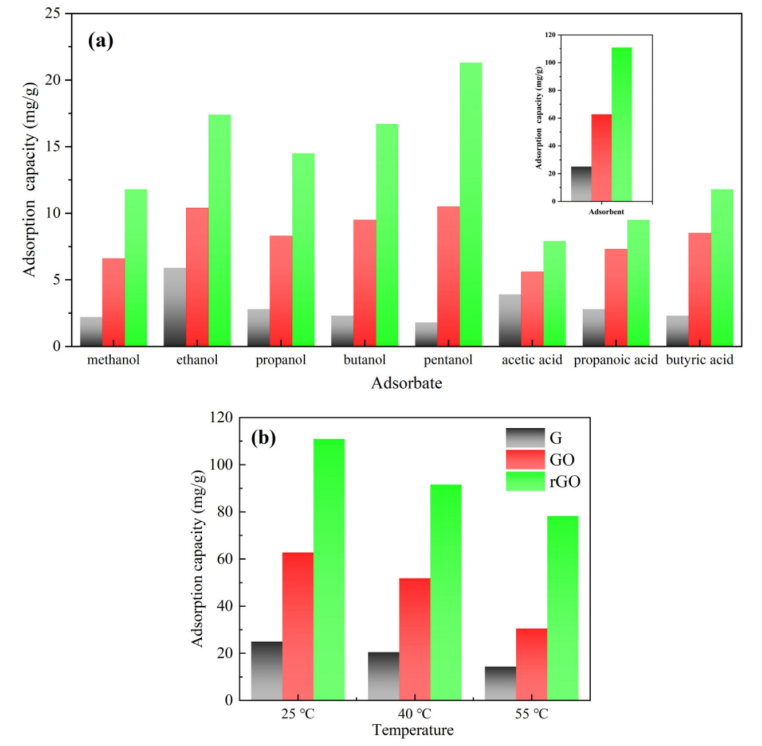

圖10. FTS模擬廢水在石墨烯上的吸附量(a)和吸附量的溫度效應(b)。
相關研究成果由天津科技大學化工與材料學院、天津市鹵水化工與資源生態化利用重點實驗室；南開大學化學學院、藥物化學生物學全國重點實驗室、功能高分子材料教育部重點實驗室Xiao Liu等人于2024年發表在ScienceDirect (https://doi.org/10.1016/j.jes.2024.02.031)上。原文：Effect of surface species on the alcohol-acid adsorption from FTS wastewater on graphene: A structure-capacity study
轉自《石墨烯研究》公眾號
