久久精品无码免费不卡_美国一区二区_国产1级_国产一区二区综合_久久久久久久免费视频_夜色综合

        A 原子與 MAX 相中的 MX 層的弱結合不僅使得選擇性蝕刻 A 層以制備 MXene 成為可能，還帶來了通過原位轉化構建 A 衍生物/MXene 復合材料的機會。在這里，優(yōu)雅地設計了一種簡便且通用的氣固反應系統(tǒng)，以構建多維 MXene 基復合材料，包括 AlF₃納米棒/MXene、AlF₃納米晶體/MXene、無定形 AlF₃/MXene、A 填充碳納米管/MXene、層狀金屬硫族化物/MXene、MOF/MXene 等。合理提出了層間限制對晶體生長、催化行為、范德瓦爾斯異質結構構建和配位反應的內在效應機制。緊密的界面結合和不同組分的協(xié)同效應使它們成為電化學應用中有前景的活性材料。更具體地說，AlF₃納米棒/Nb₂C MXene 表現(xiàn)出對 Li₂S 和鋰多硫化物之間轉化的雙向催化活性，從而緩解了鋰硫電池中的穿梭效應。

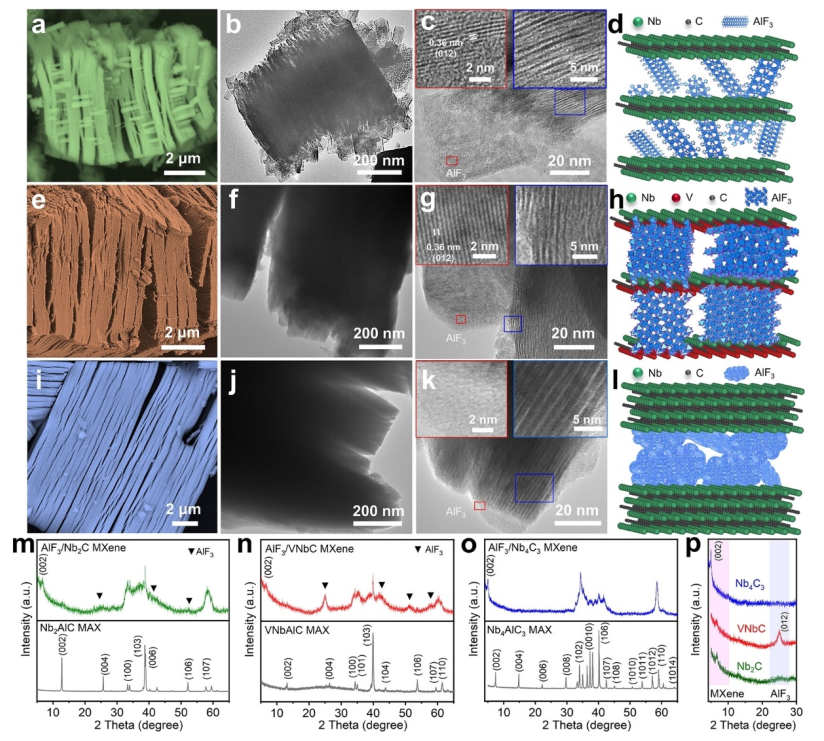

Fig 1. FESEM、TEM和HRTEM圖像，以及（a-d）AlF₃/Nb₂C多晶型;（e-h）AlF₃/VNbC多晶型;（i-l）AlF₃/Nb₄C₃多晶型的示意圖。MAX相和衍生的基于MXene的復合材料的XRD圖案：（m）Nb₂AlC MAX和AlF₃/Nb₂C MXene;（n）VNbAlC MAX和AlF₃/VNbC MXene;（o）Nb₄AlC₃ MAX和AlF₃/Nb₄C₃ MXene;（p）如所示的三種復合材料中MXene的（002）面和AlF₃的（012）面的比較。


Fig 2. (a)α-AlF₃/Nb₄C₃ MXene、非晶AlF₃/Nb₄C₃ MXene、α- AlF₃/Nb₂C MXene和α-AlF₃/VNbC MXene界面結構的俯視圖和側視圖（從左到右）以及（b）相應的界面能。(c)Nb₄C₃中間層內外非晶AlF₃晶化的能壘。

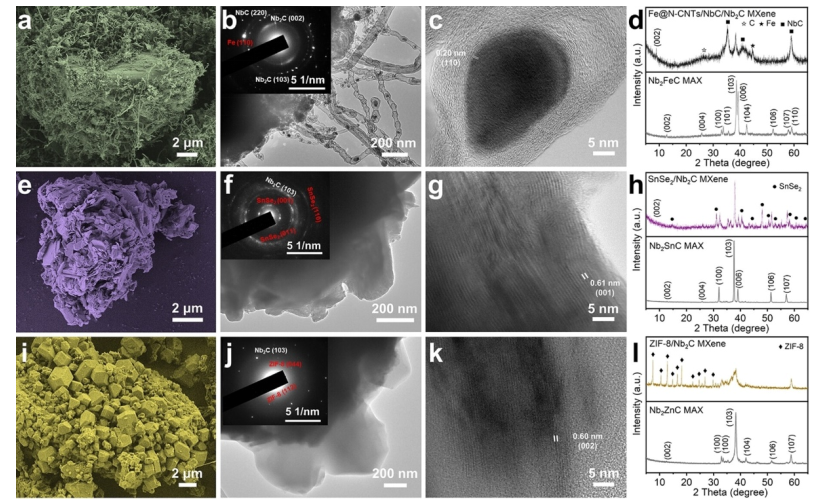

Fig 3. (a)Fe@N-CNTs/NbC/Nb₂C MXene的FESEM、（b）TEM和（c）HRTEM圖像，以及（d）Nb₂FeC和Fe@N-CNTs/NbC/Nb₂C MXene的XRD圖案;（e）SnSe₂/Nb₂C MXene的FESEM、（f）TEM和（g）HRTEM圖像，以及（h）Nb₂SnC和SnSe₂/Nb₂C MXene的XRD圖案;（i）ZIF-8/Nb₂C MXene的FESEM、（i）TEM和（k）HRTEM圖像，以及（l）Nb₂ZnC和ZIF-8/Nb₂C MXene的XRD圖案。圖（b、f和j）中的插圖為相應的SAED圖案。

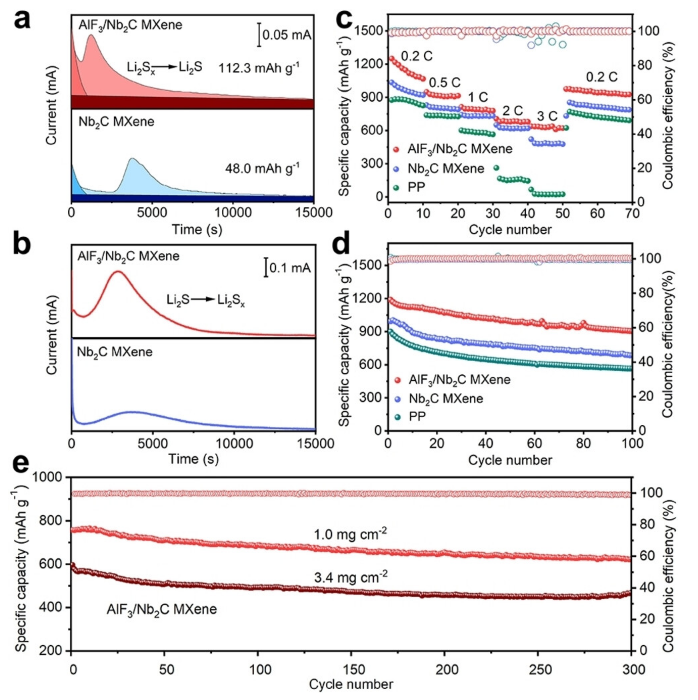

Fig 4. （a，b）在AlF₃/Nb₂C MXene和Nb₂C MXene上的Li₂S成核和分解測試。(c)具有AlF₃/Nb₂C MXene和Nb₂C MXene改性PP隔板和未改性PP隔板的電池的倍率性能。(d)具有改性（AlF₃/Nb₂C、Nb₂C）和未改性PP隔板的電池在0.2 ℃下的循環(huán)性能。(e)具有AlF₃/Nb₂C/PP隔板的電池在1 ℃下的長期循環(huán)性能，硫負載量為1.0和3.4mg cm^-2。

      相關研究工作由濟南大學Changzhou Yuan團隊于2024年在線發(fā)表在《Angew Chem》期刊上，In-Situ Construction of Functional Multi-Dimensional MXene-based Composites Directly from MAX Phases through Gas-Solid Reactions，原文鏈接：https://doi.org/10.1002/anie.202412898

轉自《石墨烯研究》公眾號
