久久精品无码免费不卡_美国一区二区_国产1级_国产一区二区综合_久久久久久久免费视频_夜色综合

       合成了CuFe₂O₄納米顆粒，并將其固定在海泡石纖維和氧化石墨烯片上，通過簡單的一鍋法制備了CuFe₂O₄/海泡石/GO（CFSG）納米復合材料。使用TEM、FTIR、SEM–EDX、XRD和TGA技術對合成的納米復合材料進行了表征，以確定其組成、結(jié)構(gòu)和熱穩(wěn)定性。利用合成的CFSG納米復合材料對水溶液中Pb（II）和Cd（II）重金屬離子的吸附去除進行了研究。研究了CFSG負載量、pH、接觸時間和溫度等吸附參數(shù)。在Pb（II）和Cd（II）二元體系中，CFGS納米復合材料顯示出比Cd（II。Pb（II）和Cd（II）的吸附符合Langmuir模型，其次是偽二階模型，并且是自發(fā)的。吸附熱力學分析表明，Pb（II）的吸附過程為放熱過程，Cd（II）吸附過程為吸熱過程。CFSG表面的CuFe₂O₄納米粒子可以通過靜電相互作用和絡合過程促進重金屬離子的吸附。

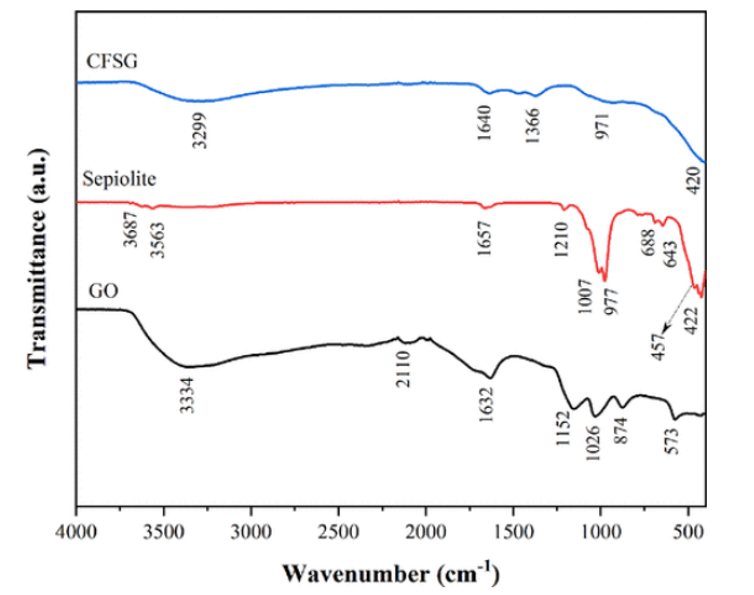

圖1. GO、海泡石和CFSG的FTIR光譜。

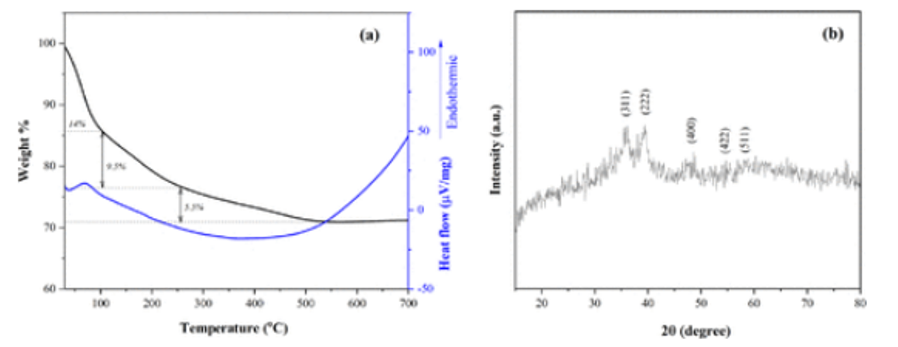

圖2.（a） TGA和DTA曲線以及（b）CFSG的XRD圖譜。

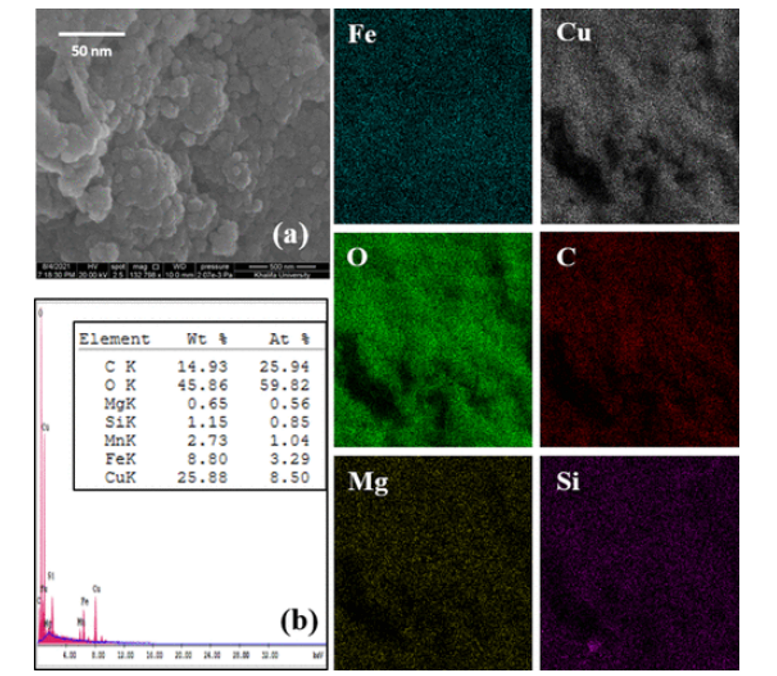

圖3.（a） SEM和（b）CFSG的EDX分析和元素圖譜。

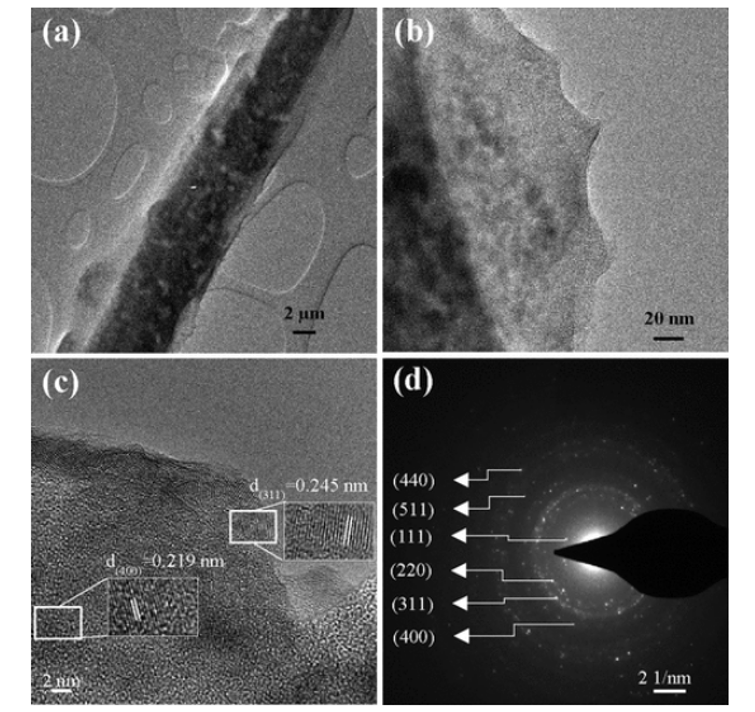

圖4.（a，b）不同放大率下的TEM圖像，（c）HR-TEM圖像，以及（d）CFSG的SAED圖案。

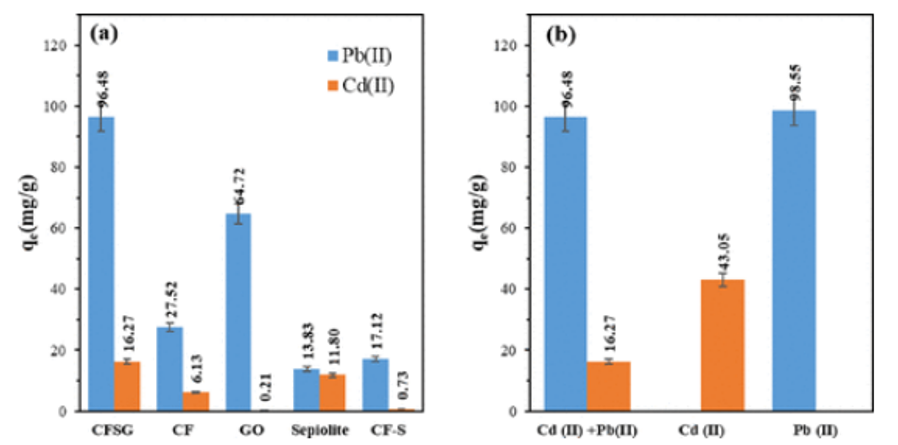

圖5.（a） 用不同的吸附劑篩選Pb（II）和Cd（II）的去除，以及（b）在CFSG上的二元和單金屬吸附。

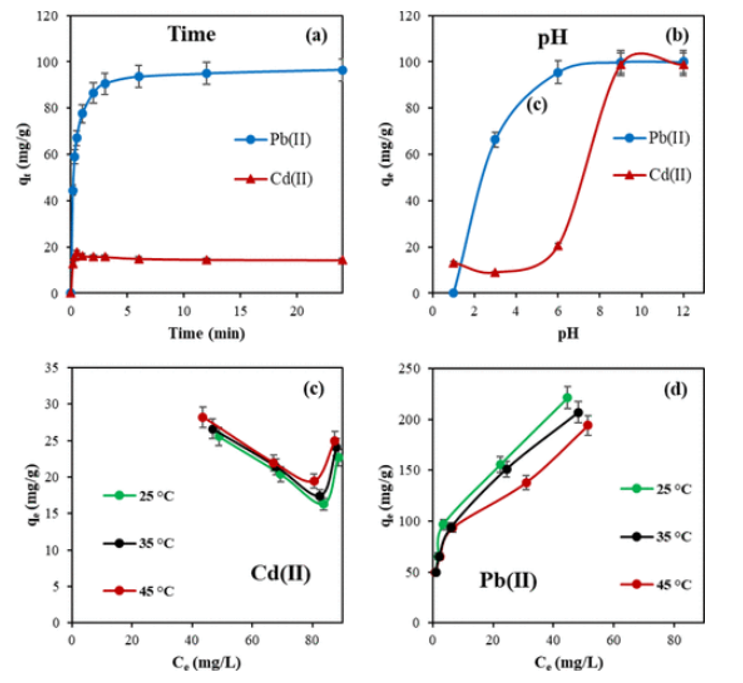

圖6.（a）接觸時間、（b）pH和溫度對（c）Cd（II）和（d）Pb（II）吸附的影響。

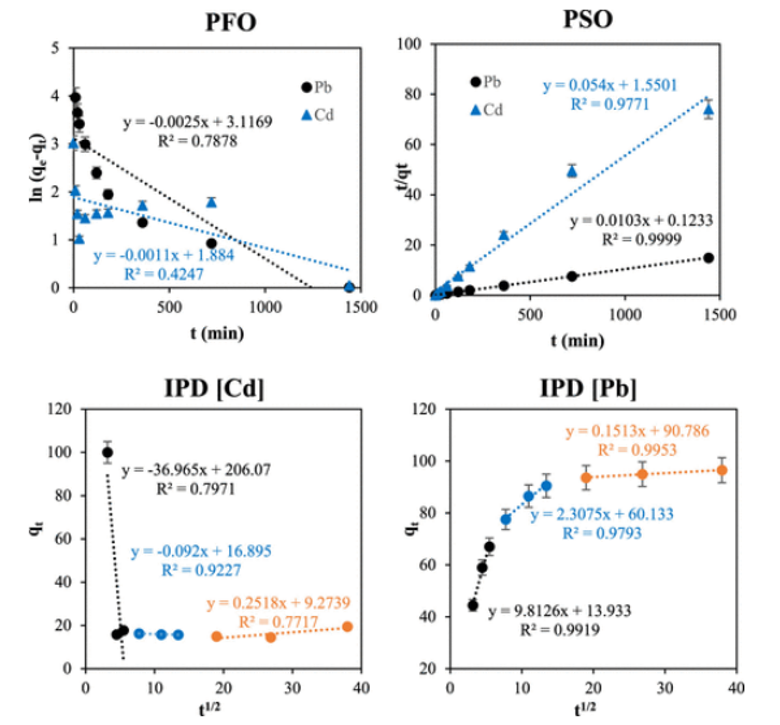

圖7.實驗數(shù)據(jù)與PFO、PSO和IPD對Cd（II）和Pb（II）吸附的動力學擬合。

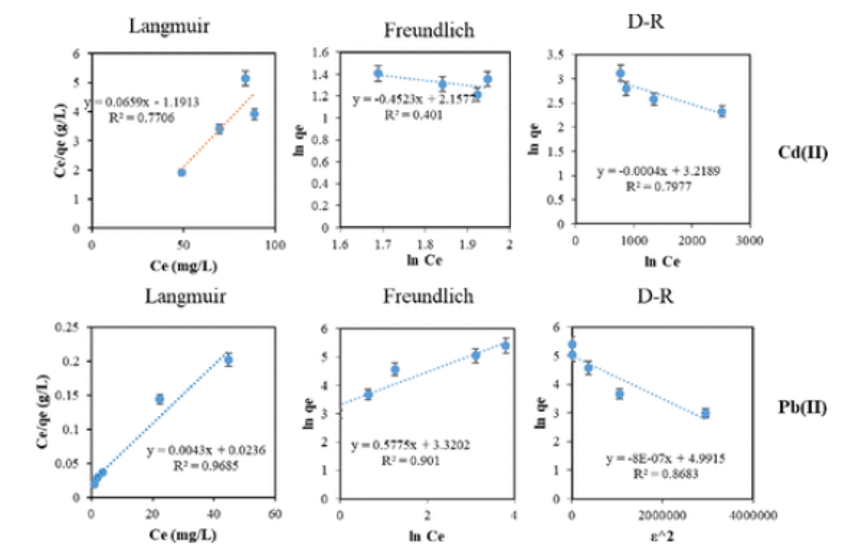

圖8. Cd（II）和Pb（II）吸附等溫線。

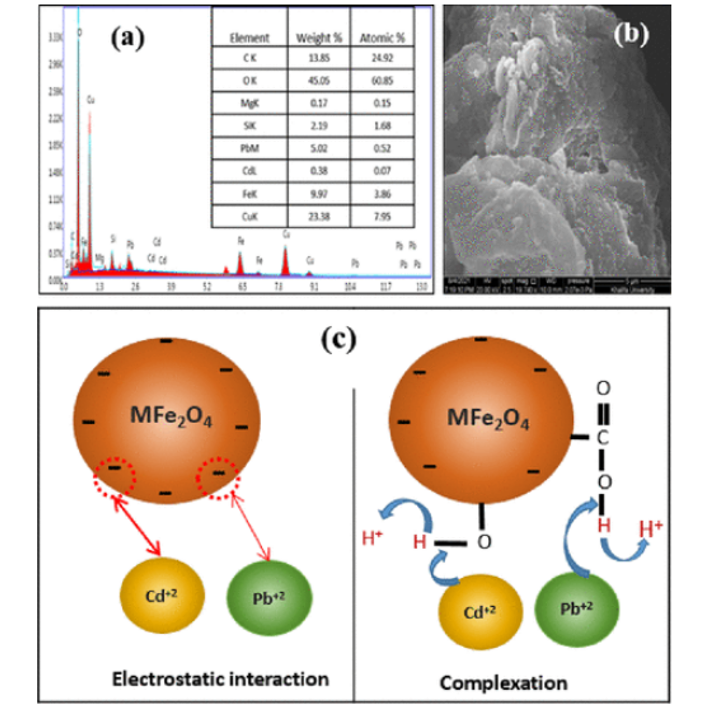

圖9.（a，b）吸附Cd（II）和Pb（II）后CFSG的EDX和SEM，以及（c）可能的相互作用機制。

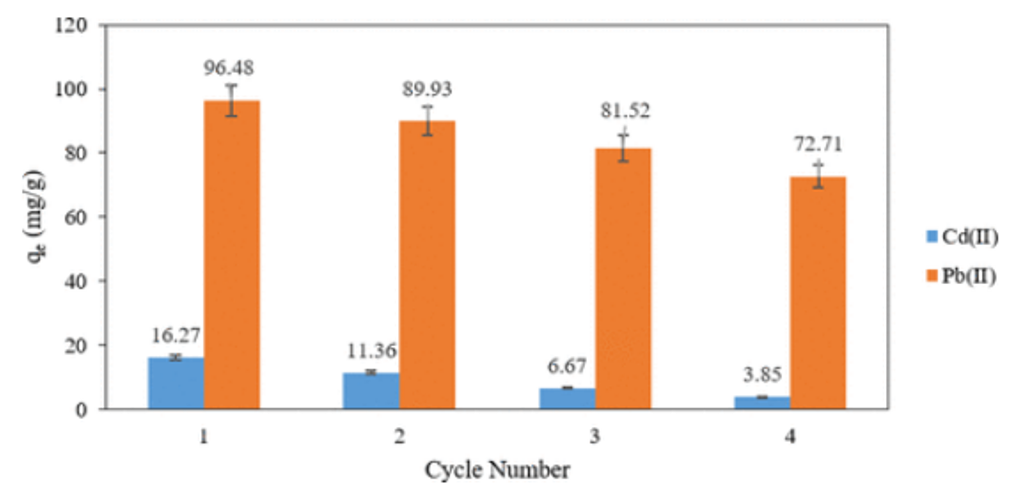

圖10. CFGS再生研究。

      相關研究成果由哈利法科技大學Mohammad Abu Haija等人2023年發(fā)表在ACS Omega (鏈接：https://doi.org/10.1021/acsomega.3c02006)上。原文：Facile Preparation of Magnetic CuFe2O4 on Sepiolite/GO Nanocomposites for Efficient Removal of Pb(II) and Cd(II) from Aqueous Solution。

轉(zhuǎn)自《石墨烯研究》公眾號
