碳和氫鍵構成了生命的主干；以石墨烯的形式，可能被DNA核酸堿基功能化，這些為基于石墨烯的納米電子器件的可編程組裝帶來了希望。仍然不知道這種器件中固有的氫鍵結如何作為電子傳輸介質。在這里，我們設計了核堿基鍵合的石墨烯納米帶，并使用第一性原理計算量化了它們的量子傳輸特性。發現了明顯的整流行為和負微分電阻，以及某些結構的高電導，鳥嘌呤-胞嘧啶連接通常優于腺嘌呤-胸腺嘧啶連接。電導對界面原子細節的敏感性為實驗實現提供了初步的提示和指導。開/關比為10
2時，電流與靜電柵極摻雜的關系顯示了該結作為場效應晶體管的潛力。

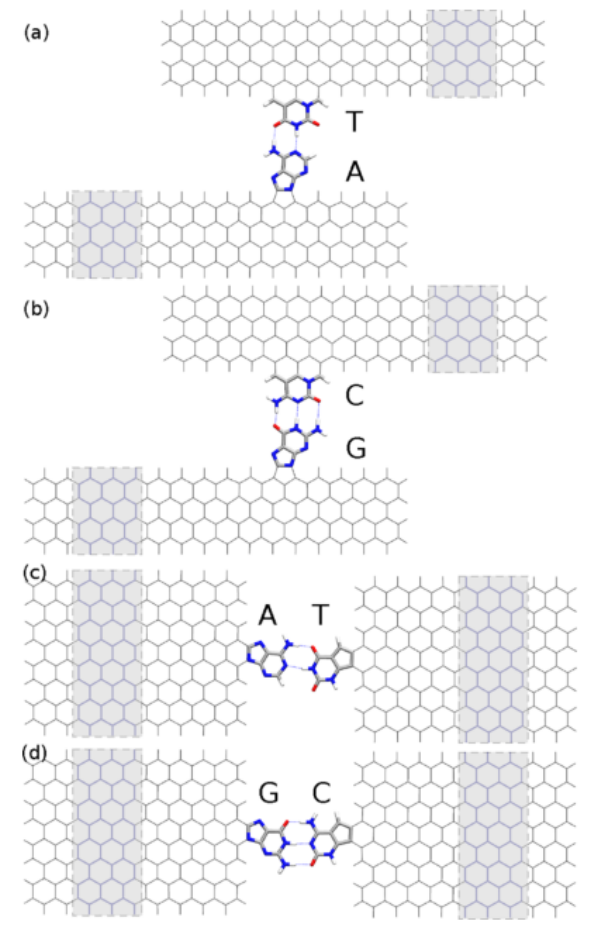

圖1. 堿基鍵合 GNR 的幾何形狀和用于傳輸計算的裝置。(a)兩個 GNR (象征性的 GNR-A…T-GNR)的 A 和 T 功能化邊之間的交錯接口。陰影矩形區域(六排椅子寬)的原子構成了電子輸運計算中的電極。電極外面的原子是緩沖層。(b)與中的原子相同，但是是通過 G-C 對接觸的。(c，d)分別與和相似，但對于端到端的直 GNR 構型，堿基附著在扶手椅邊緣上。

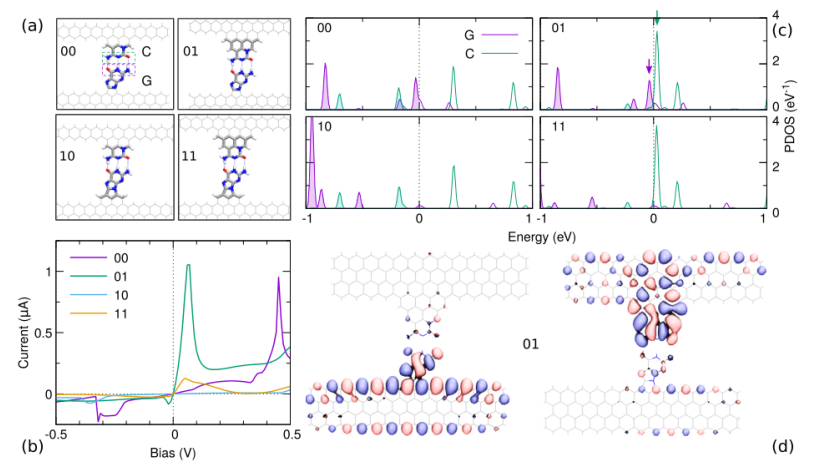

圖2. (a)四種不同類型的堿基附著物(通過厚度表示突出顯示，以及相應的2-位標記)與 ZGNR 的側接觸中的 G-C 對的幾何形狀(參見圖1a，b)。(b)在項中計算出的 I-V 曲線。(c) PDOS的G- 和 C- 堿基原子。能量是相對于費米水平 E
F 測量的。(d)對于01接觸的能量為 -0.05和0.02 eV 的狀態的波函數，對應于 G和C的PDOS中 E
F，由 箭頭表示(等表面顏色由波函數符號編碼: 正，紅; 負，藍)。

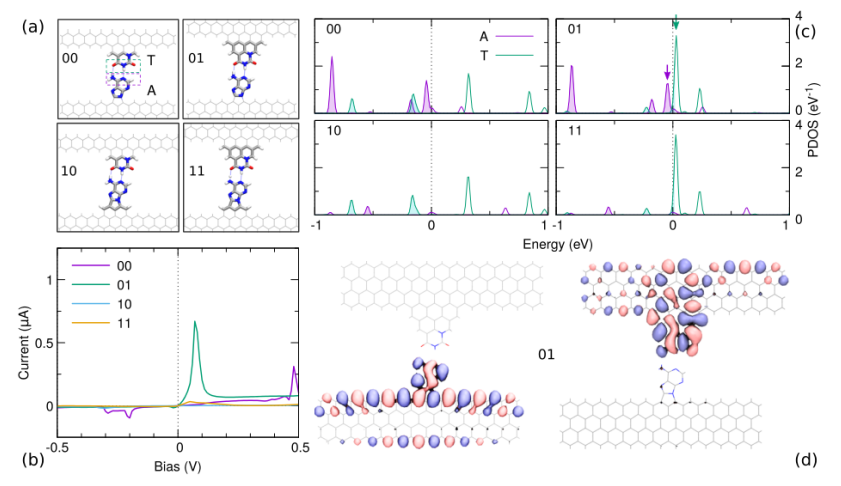

圖3. (a)四種不同類型的堿基附著(通過厚度表示突出顯示，以及相應的2-位標記)與 ZGNR 的側接觸中的 A-T 對的幾何形狀(參見圖1a，b)。(b)在項中計算出的 I-V 曲線。(c)在 A 堿和 T 堿原子上的 PDOS。能量是相對于費米能級 E
F 測量的。(d)對于01接觸能量為 -0.05和0.03 eV 的狀態的波函數，對應于 E
F 附近的 A 和 T PDOS 峰，如中的箭頭所示(等值面由波函數符號顏色編碼: 正，紅色; 負，藍色)。

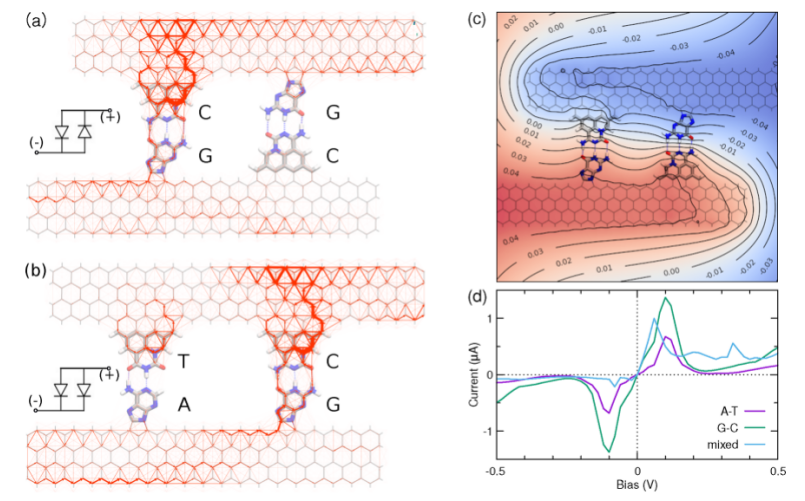

圖4. 計算的局部傳輸(鍵電流，紅色箭頭網絡)覆蓋在由兩個核堿基對結合的 GNR 的幾何形狀上: (a)兩個 G-C 對; (c) A-T和G-C 對的組合。在和兩個幾何圖形旁邊繪制等效電路圖。(c)在0.1 V 的偏壓下，(a)中的雙 G-C 結平面上的靜電勢降(eV)。(d)計算中的雙 G-C 結，雙 A-T 結(未顯示)以及中的 A-T 和 G-C 對的組合的 I-V 曲線。在中以0.1 V 和中以0.06 V 的偏壓計算鍵合電流。

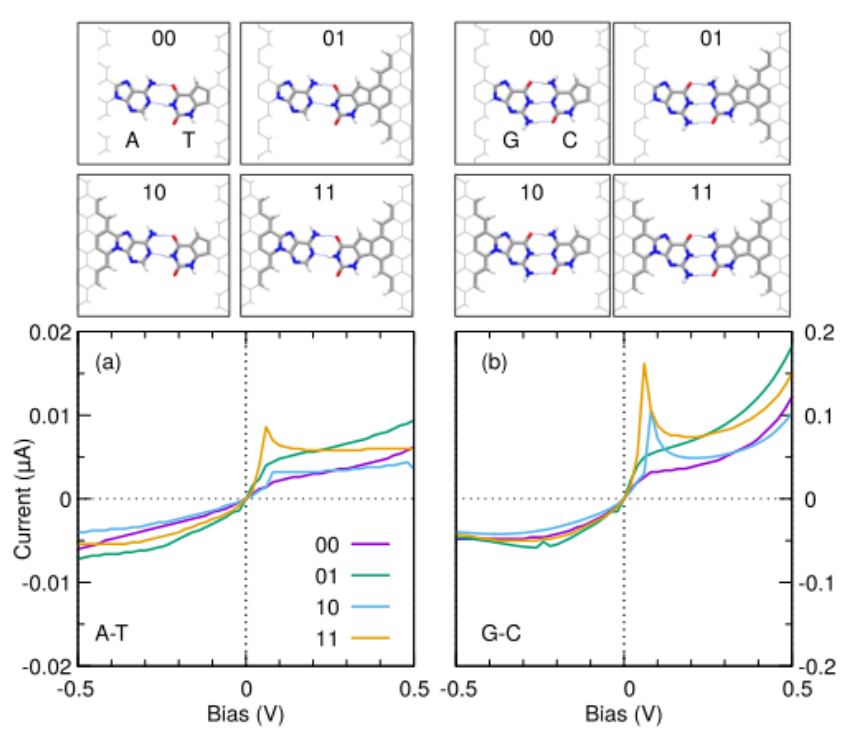

圖5. 端到端接觸和 I-V 曲線的結構: (a) A-T; (b) G-C。四種不同類型的核堿基 -GNR 結構被考慮，如在相應的頂部圖像所示。局部結構表示黑色虛線區域中的結構，并分別連接到圖1c，d 中的8層 ZGNRsasin。注意中當前軸的數量級。

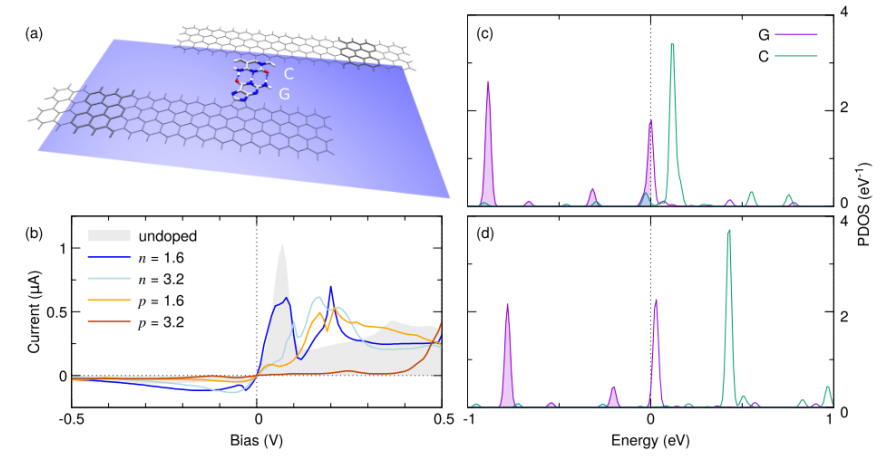

圖6. (a) GNR 連接(由 aG-C 對形成，圖1b)誘導的旁門(藍板)的原理圖。(b)不同摻雜水平的 G-C01連接的 I-V 曲線(圖例，單位為10
13cm
-2)。(c，d)分別為1.6 × 10
13和 p = 3.2 × 10
13cm
-2的 PDO 軟連接。
相關科研成果由塔伊夫大學Boris I. Yakobson等人于2022年發表在ACS Nano（https://doi.org/10.1021/acsnano.2c06274）上。原文：Nucleobase-Bonded Graphene Nanoribbon Junctions: Electron Transport from First Principles。
轉自《石墨烯研究》公眾號
