久久精品无码免费不卡_美国一区二区_国产1级_国产一区二区综合_久久久久久久免费视频_夜色综合

      開發用于臭氧分解的錳基材料時，遇到的主要挑戰有穩定性差和水失活效應等。為了解決這些問題，這里開發了一種分級結構，即石墨烯封裝的α-二氧化錳納米纖維。優化后的催化劑在相對濕度為20%的條件下，臭氧轉化效率穩定在80%以上，100小時內穩定性良好。即使相對濕度增加到50%，臭氧轉化率也達到70%，遠遠超過純α-二氧化錳納米纖維的性能。這里，表面的石墨碳通過從內部不飽和錳原子中捕獲電子而被活化。優異的穩定性源于適度的局部功函數，它優化了臭氧分子吸附和中間氧物種解吸時的反應勢壘。疏水的石墨烯殼阻礙了水蒸氣的化學吸附，從而增強了其耐水性。該工作為催化劑設計提供了重要的見解，并將促進錳基催化劑在臭氧分解中的實際應用。

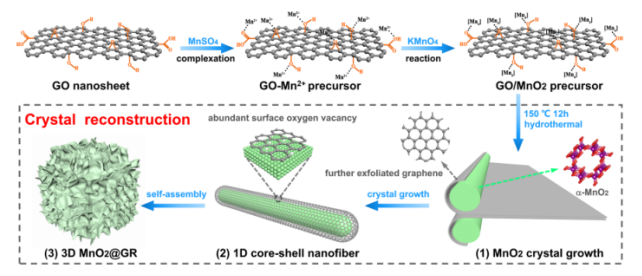

Figure 1. 三維分級MnO2@GR的合成路線和模型示意圖。該三位分級結構是通過硫酸錳的絡合、高錳酸鉀的氧化、MnO2在水熱條件下的晶體生長和1D核殼納米纖維的自組裝過程合成的。

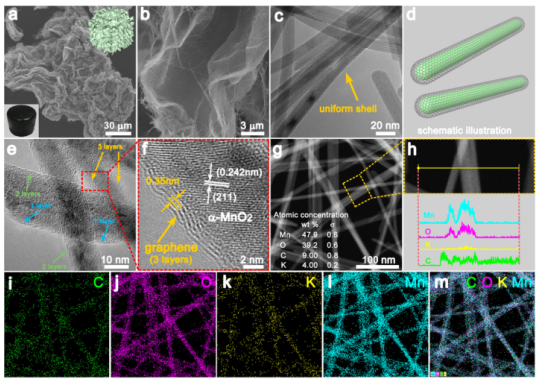

  Figure 2. 三維分級的MnO2@GR的形貌。.包括SEM圖，TEM圖，MnO2@GR納米纖維示意圖，HAADF-STEM圖和相應的EDX線性掃描，以及元素分布。

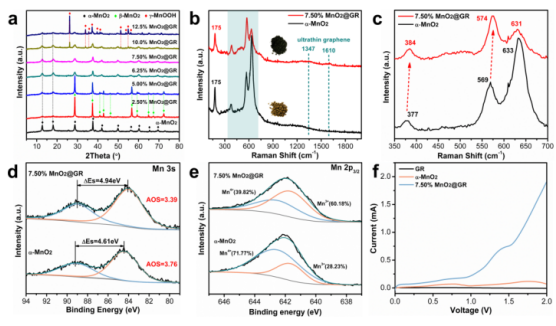

  Figure 3．三維分級的MnO2@GR的結構分析。包括XRD圖, Raman譜和XPS光譜，以及在0.1M Bu4NPF6電解質中的CV曲線。

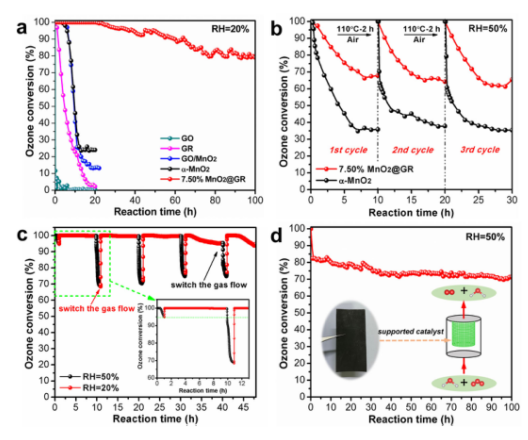

  Figure 4．三維分級的MnO2@GR的高效臭氧轉化。a.不同樣品的臭氧轉化率比較。b .α- MnO2和7.50% MnO2@GR在50%相對濕度下的臭氧轉化及其再生性能。c.在交替相對濕度下，7.50% MnO2@GR的臭氧轉化。在50%相對濕度下負載催化劑的臭氧轉化。插圖:不銹鋼網上涂有7.50% MnO2的照片。實驗條件:0.1 g催化劑。

        該研究工作由清華大學朱永法課題組于2021年發表在NATURE COMMUNICATIONS期刊上。原文：Encapsulate α-MnO2nanofiber within graphene layer to tune surface electronic structure for efficient ozone decomposition。

轉自《石墨烯雜志》公眾號
