在沒有過渡金屬催化劑的情況下，環境友好的低溫合成石墨是一個巨大的挑戰。在此，我們報道了一種綠色高效的方法，在沒有過渡金屬催化劑的情況下，在超低溫下從二氧化碳合成石墨。當二氧化碳和氫化鋁鋰的混合物加熱到低至126°C時，二氧化碳會與氫化鋁鋰發生反應，從而在數秒內將二氧化碳轉化為石墨亞微片。用于合成石墨的取決于氣體壓力的動力學勢壘，是不經過非晶碳石墨化過程而合成石墨的主要原因。當用作鋰存儲材料時，石墨亞微米薄片具有出色的倍率性能和循環性能，在1.0 A g
-1下經過1500次循環后可逆容量約為320 mAh g
-1。本研究為低溫下從溫室氣體中合成石墨提供了一條途徑。

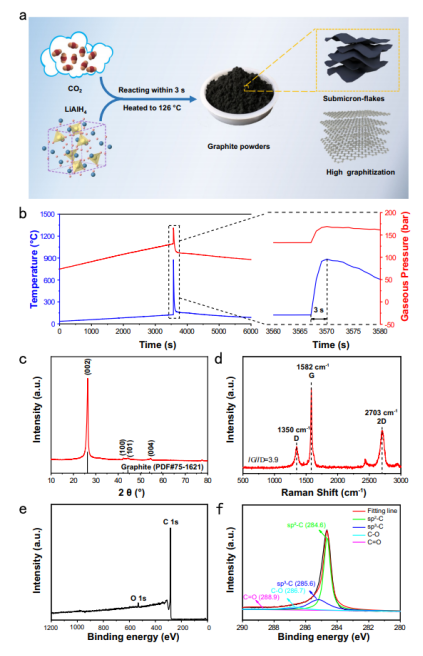

Fig. 1 二氧化碳衍生產物石墨的合成與表征結果。

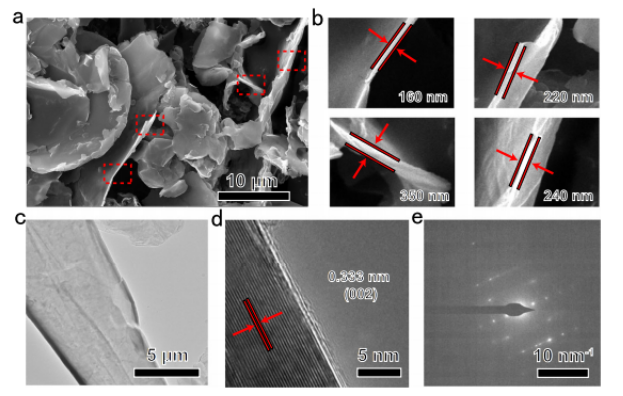

Fig. 2 石墨亞微米片的形態和微觀結構表征。

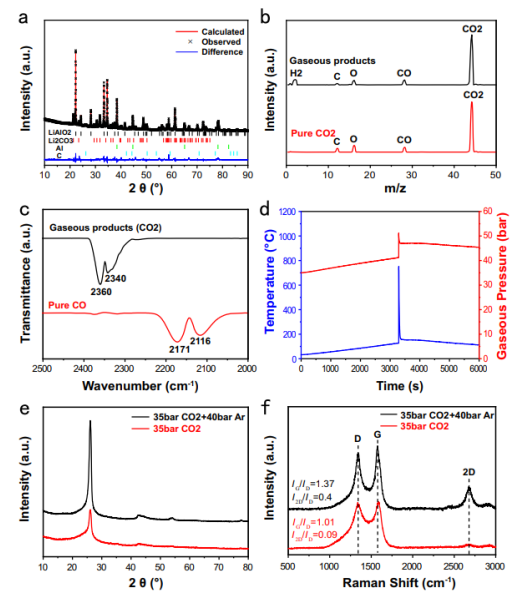

Fig. 3 CO
2與LiAlH
4反應的產物的表征結果。

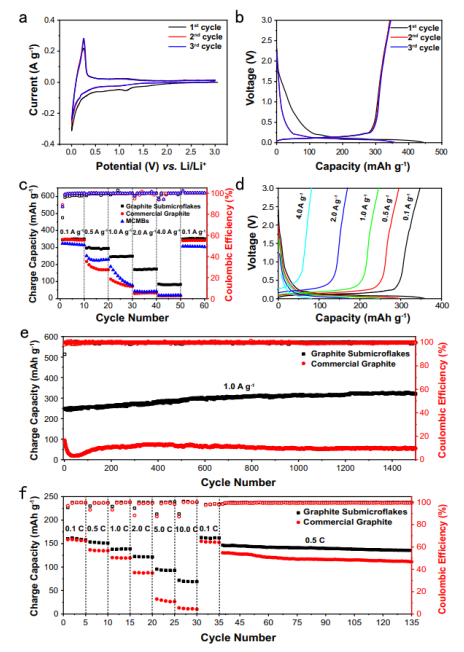

Fig. 4 石墨的電化學儲鋰性能表征。
相關研究成果于2021年由浙江大學Chu Liang第一作者，發表在Nature Communications（https://www.nature.com/articles/s41467-020-20380-0）上。原文：Green synthesis of graphite from CO
2 without graphitization process of amorphous carbon。
轉自《石墨烯雜志》公眾號
.jpg)
