        目前迫切需要具有高靈敏度和大范圍線性響應的應變傳感器。在本文中，我們介紹了自發形成的Ti₃C₂T_x/石墨烯/PDMS分層結構，拉伸后可分為兩層：Ti₃C₂T_x為主的脆性上層和柔性石墨烯/PDMS復合底層。通過上層和下層的協同運動破壞和維持導電路徑之間的平衡，確保了傳感器在寬應變范圍內具有較高且穩定的應變系數（例如，應變范圍為0–52.6％和52.6–74.1％時應變系數為190.8和1148.2）。基于Ti₃C₂T_x/石墨烯/PDMS分層結構的應變傳感器還具有低檢測限（~0.025％）、高線性度（R2> 0.98）、高循環穩定性（超過5000個循環）和對全方位人體運動的準確監控。瑜伽中不同的呼吸模式得到了區分，以證明該傳感器的實用性。

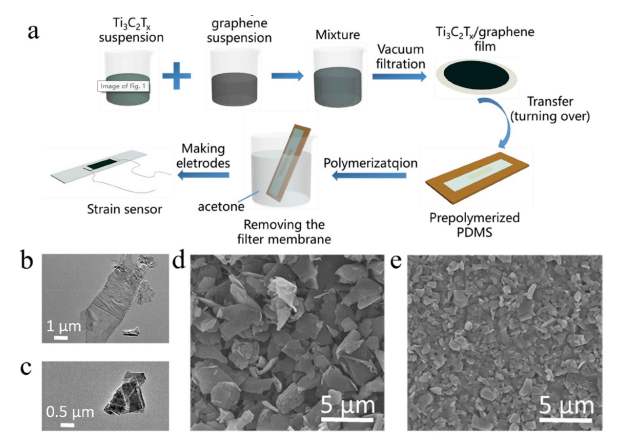

Figure 1. a）Ti₃C₂T_x/石墨烯應變傳感器的制造示意圖；b）多層石墨烯和c）Ti₃C₂T_x的TEM圖像；d）多層石墨烯和e）Ti₃C₂T_x膜的俯視SEM圖像。


Figure 2. a）Ti₃C₂T_x/G_0.1、b）Ti₃C₂T_x/G _0.25、c）Ti₃C₂T_x/G _0.5、d）Ti₃C₂T_x/G _0.67的俯視SEM圖像；Ti₃C₂T_x/G _0.5薄膜通過膠帶刮下e）一層和f）兩層的頂視圖SEM圖；g）完整的Ti₃C₂T_x/G _0.5膜的元素映射；從h）一層和i）兩層膠帶上刮下的Ti₃C₂T_x/G_0.5膜的元素映射。

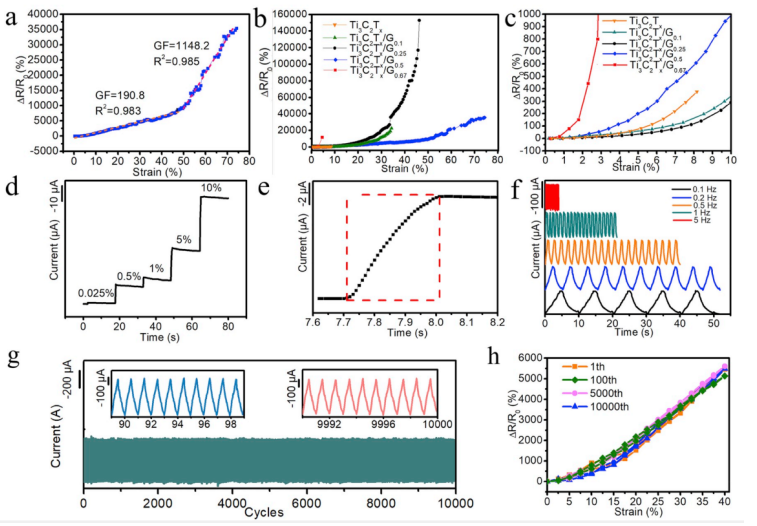

Figure 3. 基于Ti₃C₂T_x/石墨烯/PDMS應變傳感器的應變傳感特性：a）基于Ti₃C₂T_x/G_0.5/PDMS應變傳感器的相對電阻變化-應變曲線；b）基于Ti₃C₂T_x/石墨烯/PDMS應變傳感器的相對電阻變化-應變曲線；c）(b)中曲線在0-10％應變范圍內的再現；d）應變傳感器在0.025％-10％的逐步增加應變下的電流信號；e）應變為1％時的實時電流-時間曲線；f）在10％應變下，應變傳感器在各種頻率下的電流變化；g）40％應變下的循環耐久性測試；h）在40％應變下特定拉伸/釋放循環的相對電阻-應變曲線


Figure 4. 基于Ti₃C₂T_x/石墨烯/PDMS應變傳感器在初始拉伸/釋放周期中以各種應變拉伸的俯視SEM圖像：（a-c）0％、（d-f）10％、（g-i）30％、（j-l）70％，（m-o）0％。

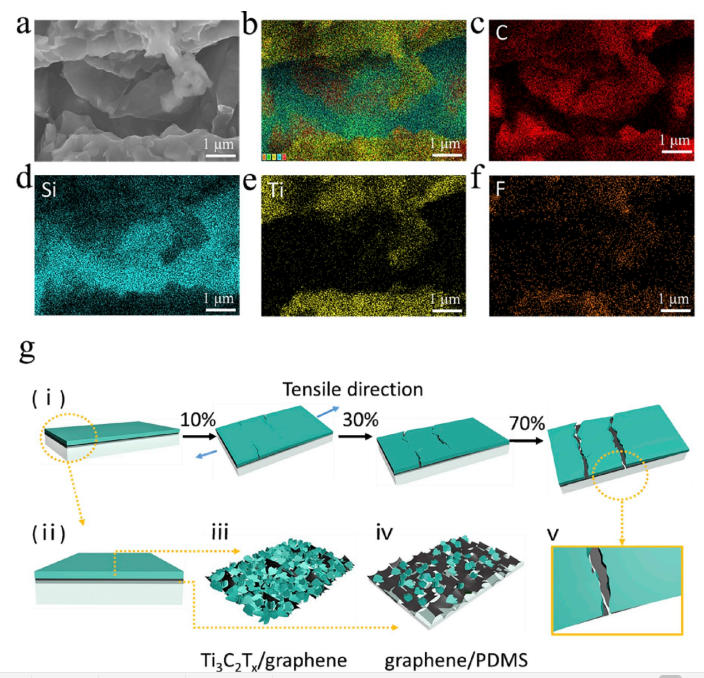

Figure 5. a–f）當應變傳感器拉伸到70％時，Ti₃C₂T_x/G_0.5/PDMS結構的EDS元素映射；g）在各種拉伸狀態下基于Ti₃C₂T_x/G_0.5/PDMS結構應變傳感器的示意圖。


Figure 6. Ti₃C₂T_x/石墨烯應變傳感器的電流信號用于監控a）手指彎曲，插圖：手指彎曲到相應位置的數碼照片；b）開口和c）發聲；d）人體模型示意圖；記錄了在e）瑜伽中的呼吸模式下的電流信號；f）脈沖；g）慢步和跳躍。

        相關研究成果于2019年由中國科學院Ranran Wang課題組，發表在Nano Energy（https://doi.org/10.1016/j.nanoen.2019.104134）上。原文：Ti₃C₂T_x MXene-graphene composite films for wearable strain sensors featured with high sensitivity and large range of linear response。
