通過使用原子力顯微鏡(AFM)金剛石尖端施加超高壓(> 10 GPa)，可以實現石墨烯有效摻雜的微調。石墨烯薄片中的特定區域在SiO
2襯底上不可逆地被壓平。這項工作首次展示了具有納米精度的、非常穩定且有效的p摻雜石墨烯區域的局部生成，并得到了一系列技術的明確驗證。重要的是，摻雜強度單調取決于所施加的壓力，從而可以對石墨烯電子器件進行控制調諧。通過這種摻雜效應，如導電AFM所示，超高壓修飾包括選擇性修飾石墨烯區域，以達到改善其與金屬電極電接觸性。密度泛函理論計算和實驗數據表明，這種壓力水平引發了石墨烯與SiO
2基板之間的共價鍵合。這一工作通過納米分辨率的壓力調整，為2D材料和范德華異質結構的電子調諧開辟了一條方便的途徑。
.png)

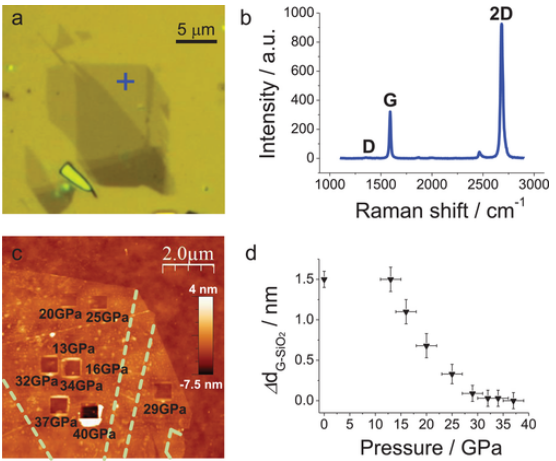

Figure 1 SiO
2上原始石墨烯的表征和超高壓改性。a)光學圖像。b)在標記為的點處獲得的拉曼光譜，顯示石墨烯特征峰。c)不同壓力下在600×600 nm
2的區域進行改性的AFM地形圖。d)石墨烯-SiO
2距離隨施加壓力的變化。
.png)

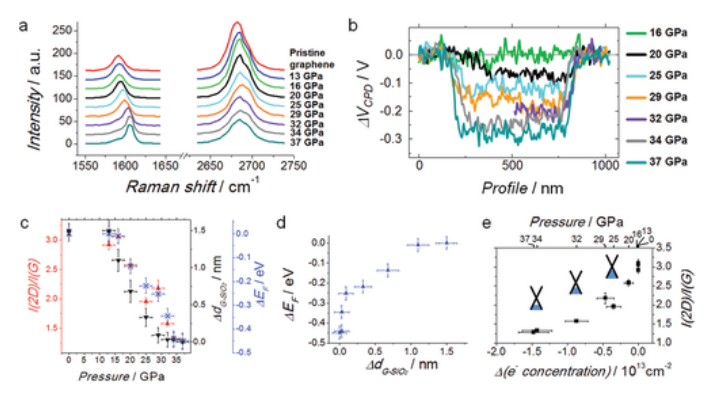

Figure 2 局部有效摻雜。a)來自不同修飾區域的拉曼光譜G和2D峰。b)接觸電位差(CPD)在不同區域的變化。c) 2D/G強度比(紅色)、石墨烯-SiO
2距離變化(黑色)、費米能級位移(藍色)與壓力的函數。d)費米能級位移與石墨烯-SiO
2距離變化的函數。e) 2D/G強度比與電子濃度的函數。

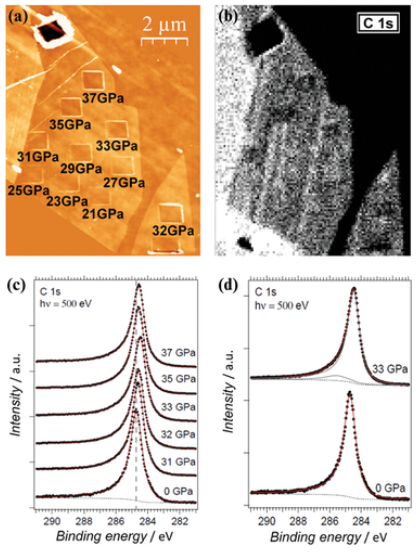

Figure 3 掃描X射線光電子顯微鏡。a)在不同壓力下修改的800×800 nm
2區域的AFM地形圖。b)在
hν= 500 eV下拍攝，與中相同區域的C 1s SPEM灰色圖像(白色表示強度更高)。c,d) C 1s峰與施加壓力的函數。
.png)

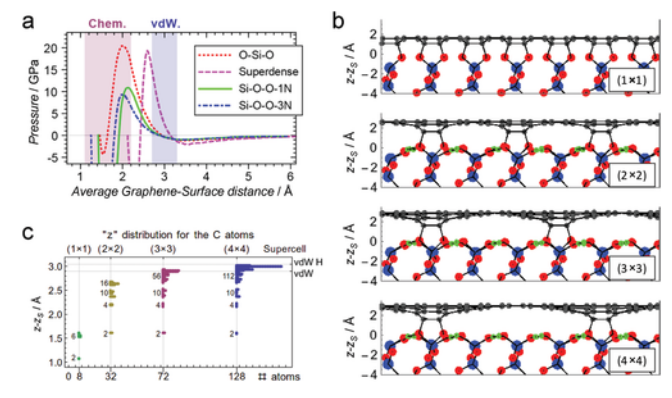

Figure 4 DFT計算。a)分析四種化學吸附構型，得到了達到化學吸附的壓力勢壘。b)超級電池幾何優化后的側視圖(黑色：碳；紅色：氧；藍色：硅；綠色：氫)。c)幾何優化后c原子的z值分布；水平網格線標記不具有H原子(vdW)和完全飽和表面(vdW H)的范德華吸引結構中C原子的平均z位置；圖中的數字表示直方圖中相應組中C原子的總數。
.png)

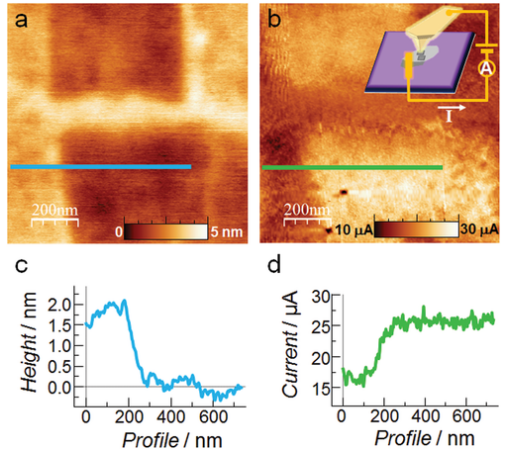

Figure 5 在35 GPa下導電-AFM的修飾區域。a)地形圖。b)固定偏壓0.6 V時的電流圖。c,d)分別沿著和中的線的剖面圖。(b)中的插圖是電路的示意圖。
相關研究成果于2019年由馬德里自治大學Julio Gómez-Herrero課題組，發表在Adv. Funct. Mater.(
https://doi.org/10.1002/adfm.201806715)上。原文：Tunable Graphene Electronics with Local Ultrahigh Pressure
